Металлопластиковые втулки скольжения занимают особое место в современном машиностроении. Они сочетают в себе прочность металла и низкое трение полимера. Такие детали применяются в гидроцилиндрах, подвеске автомобилей, промышленных насосах, конвейерах и множестве других узлов. На рынке представлены изделия разных производителей. Среди них выделяются шведская компания SKF, американская GGB и ряд российских заводов. Внешне втулки могут казаться одинаковыми, но между ними есть серьезные технические и эксплуатационные различия. Разберемся, в чем они заключаются.

Общая конструкция металлопластиковой втулки

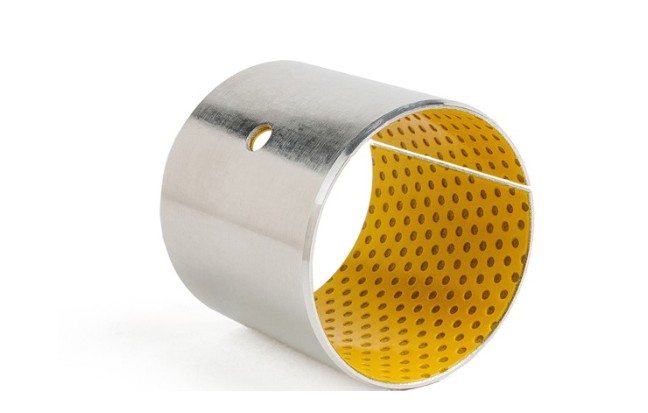

Прежде чем сравнивать бренды, нужно понять, как устроена такая деталь. Классическая металлопластиковая втулка имеет трехслойную структуру. Основой служит стальная подложка. Она обеспечивает механическую прочность и жесткость. На сталь наносится слой пористой бронзы. Этот слой спекается с основой и создает развитую поверхность. Затем в поры бронзы и поверх нее наносится полимерный слой. Именно он определяет фрикционные свойства детали. В качестве полимера могут использоваться разные материалы. Это может быть политетрафторэтилен, полиоксиметилен, полиамид или специальные композиции с наполнителями.

Именно состав и качество полимерного слоя, а также технология его нанесения определяют разницу между производителями. Также важны допуски, чистота обработки и стабильность свойств от партии к партии.

Продукция SKF

Шведская компания SKF известна как один из мировых лидеров в области подшипниковой продукции. Их металлопластиковые втулки часто обозначаются серией PCM. В качестве полимерного слоя в них обычно используется полиоксиметилен. Этот материал хорошо работает в условиях граничного трения при наличии смазки. Поверхность втулки имеет специальные канавки или карманы для удержания смазочного материала.

SKF делает ставку на универсальность. Их втулки подходят для вращательного, колебательного и возвратно-поступательного движения. Они рассчитаны на умеренные нагрузки и средние скорости. Отличительная черта продукции SKF — высокая стабильность размеров и строгий контроль качества. Каждая партия сопровождается подробными техническими данными. Это упрощает проектирование и подбор деталей. Однако стоимость таких втулок выше, чем у многих аналогов. Кроме того, при экстремально высоких нагрузках полиоксиметиленовый слой может уступать более специализированным материалам.

Продукция GGB

Американская компания GGB также является признанным производителем подшипников скольжения. Их самая известная металлопластиковая серия носит название DX. Конструкция включает стальную основу, слой спеченной бронзы и полимерный слой на основе ацетатной смолы. Толщина полимерного слоя обычно составляет около 0.3 миллиметра. В этом слое также предусмотрены углубления для смазки.

Втулки GGB серии DX предназначены для работы с периодической смазкой. Они отлично показывают себя в узлах, где присутствуют радиальные и осевые нагрузки одновременно. Их часто можно встретить в редукторах, электрических двигателях, насосах и подъемном оборудовании. GGB придерживается международных стандартов размеров и допусков. Это делает их продукцию взаимозаменяемой с европейскими аналогами. По сравнению с SKF, втулки GGB часто имеют более высокую допустимую нагрузку, но требуют более внимательного отношения к подаче смазки. Если смазка отсутствует, износ ускоряется.

Продукция российских производителей

Российские заводы выпускают широкий спектр втулок скольжения. Однако ситуация здесь неоднородна. Часть предприятий продолжает выпускать традиционные бронзовые втулки, изготовленные литьем или порошковой металлургией. Это не металлопластик в чистом виде, а другой класс деталей. Другие производители освоили выпуск металлопластиковых втулок, аналогичных по структуре продукции SKF и GGB.

Российские металлопластиковые втулки чаще всего делятся на два типа. Первый — самосмазывающиеся, с полимерным слоем на основе политетрафторэтилена. Второй — требующие смазки, с полимерным слоем на основе полиоксиметилена. Технология производства включает спекание бронзы и нанесение полимера. Однако качество может варьироваться в зависимости от конкретного завода и партии.

Ключевое отличие российской продукции — цена. Она заметно ниже импортных аналогов. Это делает такие втулки привлекательными для ремонтных нужд и для техники, не испытывающей экстремальных нагрузок. Однако есть и минусы. Контроль качества на некоторых предприятиях слабее. Геометрия и шероховатость поверхности могут отклоняться от заявленных норм. Состав полимера не всегда соответствует импортным стандартам. Это влияет на ресурс и стабильность трения.

Еще один момент — сортамент. Российские производители предлагают меньше типоразмеров, чем SKF или GGB. Подобрать деталь под нестандартный узел бывает сложно. Приходится либо заказывать индивидуальное изготовление, либо перетачивать имеющиеся втулки.

Сравнение по ключевым параметрам

Теперь сведем различия воедино. По нагрузочной способности лидируют GGB и качественные российские аналоги с полиоксиметиленом. Втулки SKF с полиоксиметиленом немного уступают им по пиковым нагрузкам, но выигрывают в стабильности при переменных режимах.

По химической стойкости самосмазывающиеся втулки с политетрафторэтиленом превосходят все остальные. Они не боятся агрессивных сред и влаги. Российские изделия этого типа могут быть близки к импортным, но состав полимера иногда отличается.

По точности изготовления и стабильности качества SKF и GGB находятся впереди. Их детали можно ставить в ответственные узлы без дополнительной проверки. Российские втулки часто требуют входного контроля. Их размеры могут «плавать» в пределах партии.

По цене российские производители вне конкуренции. Импортные втулки стоят в несколько раз дороже. Для крупносерийного производства это существенная разница.

По доступности SKF и GGB зависят от импорта и логистики. Российские втулки доступны на месте и быстрее поступают в ремонт.

Влияние на ресурс узла

Выбор производителя напрямую влияет на ресурс механизма. Втулка SKF или GGB, установленная правильно и получающая нужную смазку, может работать годами. Ее износ предсказуем. Российская втулка при том же режиме может износиться быстрее, особенно если партия оказалась неудачной. Но при умеренных нагрузках и хорошей смазке разница становится не такой заметной.

Важно понимать, что даже лучшая втулка не спасет узел, если вал имеет плохую поверхность или смазка загрязнена. Поэтому при замене деталей нужно проверять состояние сопрягаемых поверхностей. Иногда дешевле купить качественную импортную втулку, чем трижды менять дешевую российскую.

Что выбрать на практике

Для ответственных узлов, где простой оборудования недопустим, лучше выбирать SKF или GGB. Их продукция предсказуема и надежна. Для ремонтных работ, техники на хранении или узлов с невысокими нагрузками подойдут российские втулки. Они дешевле и доступнее.

Если требуется самосмазывающаяся втулка для агрессивной среды, стоит искать изделия с политетрафторэтиленом. Здесь и импортные, и российские производители могут предложить подходящие варианты. Нужно только внимательно проверять состав и размеры.

Разница между металлопластиковыми втулками SKF, GGB и российских производителей заключается в технологии, контроле качества, составе полимера и цене. SKF и GGB обеспечивают высокую стабильность и точность, но стоят дорого. Российские втулки выигрывают по цене и доступности, но требуют более тщательного контроля при покупке.

Выбор зависит от конкретной задачи. Нельзя сказать, что один производитель всегда лучше другого. Важно учитывать условия работы, требуемый ресурс, бюджет и возможность обслуживания. Грамотный подход к подбору детали позволит избежать преждевременного износа и дорогостоящего ремонта. Понимание различий между брендами дает инженеру и механику уверенность в правильном решении.
