При проектировании или ремонте механизмов часто встаёт вопрос: взять готовую втулку из каталога или сделать втулку на заказ под свои размеры и условия работы. На первый взгляд, стандартное изделие кажется проще и дешевле. Но на практике нередко оказывается, что индивидуальное изготовление по чертежам даёт лучший результат за сопоставимые деньги. Разберёмся, что скрывается за ценой, сроками и качеством в каждом из вариантов.
Почему стандартная втулка не всегда подходит?
Каталоги содержат изделия, которые соответствуют международным нормативам, например ISO 3547. Это хорошо для типовых узлов с обычными нагрузками, средними скоростями и стандартными температурами. Однако реальные конструкции часто работают в других условиях. Повышенная вибрация, ударные нагрузки, агрессивная среда или плохая смазка — всё это требует других полей допусков, другой геометрии или дополнительных элементов.
Стандартная втулка имеет фиксированные внутренний и внешний диаметры, определённую длину и ровную цилиндрическую форму. В ней, как правило, нет отверстий для смазки, маслораспределительных канавок, фасок или фиксаторов от проворота. Если инженер заложил в чертёж скос на торце или специальную канавку на внутренней поверхности, готовое изделие из каталога не подойдёт. Его придётся дорабатывать, а это уже дополнительные операции и новые расходы.
Скрытые затраты на доработку готовой втулки
Многие компании идут по пути покупки стандартного изделия, а затем меняют его на своих станках. Кажется, что это быстрее, чем ждать изготовления с нуля. Но давайте посчитаем внимательнее.
При доработке нужно:
— купить саму втулку по каталогу;
— оплатить время токаря или фрезеровщика;
— потратить ресурс инструмента (резцы, свёрла);
— проконтролировать результат на соответствие чертежу.

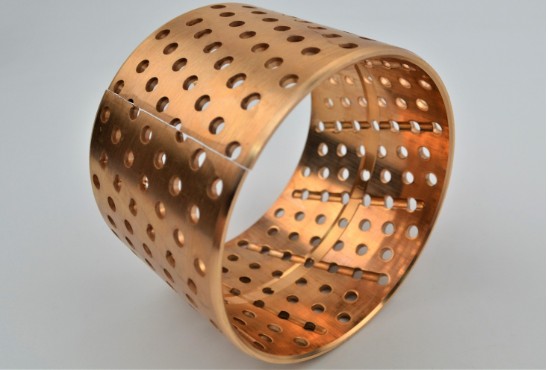

Особенно дорого обходятся операции со свертными втулками из тонкого листового металла. Из-за малой толщины резание на станке часто заменяют штамповкой или давлением. Но если у цеха нет подходящего штампа, единичную деталь будет делать очень долго и невыгодно. Кроме того, при механической доработке легко повредить тонкостенную деталь, смять её или нарушить точную геометрию. В итоге готовое изделие может оказаться бракованным, а затраты на исправление лягут на покупателя.
Главные преимущества изготовления по чертежам
Когда втулка делается полностью под ваш чертёж, вы получаете деталь с нуля, без лишних операций. Производство сразу учитывает нужные поля допусков, форму, фаски, канавки и отверстия. Рассмотрим ключевые плюсы этого варианта.
Первый плюс — точное соответствие посадочным местам. Вал и корпусная деталь уже имеют определённые размеры и шероховатость. Готовая втулка должна войти с расчётным натягом или зазором. Если взять стандартное изделие с ближайшим диаметром, можно получить ослабление или, наоборот, заклинивание. При заказе по чертежу мастер сразу настраивает станок на ваш внутренний и внешний диаметр с нужным квалитетом точности.
Второй плюс — возможность применить нестандартные материалы. Каталоги ограничены несколькими ходовыми сплавами. Для особо нагруженных узлов может потребоваться бронза с легирующими добавками, антифрикционный чугун или многослойный материал с покрытием. Изготовитель на заказ подберёт именно то, что нужно, и при этом не придётся переплачивать за ненужные свойства.
Третий плюс — любые доработки по смазке. Самые частые изменения на вашем производстве — это отверстия для масла и маслораспределительные канавки. На заказной детали можно сделать канавку в виде сетки, кольца или спирали. Её можно выштамповать с внутренней стороны или с наружной. Готовая втулка из магазина такой гибкости не даст. Если вы попытаетесь просверлить в ней отверстие сами, легко повредить инструмент или испортить деталь.
Четвёртый плюс — защита от проворота и смещения. В некоторых узлах втулка должна быть жёстко зафиксирована. Для этого нужны специальные выступы, лыски, шлицевые участки или отверстия под стопорные винты. В каталоге вы такого не найдёте. А изготовитель на заказ легко внесёт эти элементы прямо в программу для станка с чпу.
Сравнение сроков: что делать, если нужно срочно
Стандартная втулка при наличии на складе может быть доставлена за день-два. Это её главный козырь. Но если нужного размера нет в наличии, ждать поставки из распределительного центра придётся неделю или больше. К тому же после получения готовой детали всё равно потребуется время на доработку, если она не подходит идеально.
Изготовление по чертежу обычно занимает от трёх до семи рабочих дней. Однако эти сроки включают полный цикл: от резки заготовки до нанесения канавок и финального контроля. Вы получаете готовую к установке деталь, которую не нужно нигде доделывать. Для единичной или мелкосерийной партии разница в сроках часто оказывается незначительной, особенно если учесть время на поиск подходящей стандартной втулки, её заказ и последующую механическую обработку.
Что дешевле в конечном счёте
Сравним итоговые затраты на трёх примерах.
Первый пример: стандартная втулка из каталога стоит 1500 рублей. К ней нужно сделать две масляные канавки и одно отверстие. Токарь берет за эту работу 2000 рублей. Итого 3500 рублей плюс время на организацию доработки.
Второй пример: заказ точно такой же втулки с канавками и отверстием с нуля стоит 3200 рублей. Экономия — 300 рублей. Плюс экономия времени на доставку готовой детали от токаря.
Третий пример: втулка со сложной наружной геометрией и нестандартным допуском по внутреннему диаметру. Готового аналога в природе не существует. Приходится либо заказывать полное изготовление, либо отказываться от нужной конструкции. Заказ по чертежу в этом случае — единственное решение, и его цена становится оправданной.
Из практики: чаще всего переплата за стандартную втулку с доработкой возникает при небольших партиях — от одной до двадцати штук. Именно для таких объёмов изготовление на заказ даёт лучшую цену и стабильное качество.
Как не ошибиться с выбором
Прежде чем решить, что выгоднее, ответьте на несколько вопросов.
Подходит ли вам каталог по материалу? Если нужна особая бронза или покрытие — ответ очевиден: только заказ по чертежу.
Есть ли в чертеже канавки, отверстия, фаски, фиксаторы? Если да, то сроки и цену нужно сравнивать с учётом доработки, а не просто цены стандартного изделия в прайсе.
Важна ли точность посадки? Для ответственных узлов с высокими оборотами или ударными нагрузками лучше сразу заказать деталь с нужным квалитетом. Доводка стандартной втулки вручную редко даёт такую же точность, как заводское изготовление на настроенном станке.
Какой размер партии? Для тысяч штук иногда выгоднее штамповать стандартную втулку и потом отдельно доделывать финишные операции. Но для единиц и десятков штук полное изготовление почти всегда оказывается быстрее и дешевле в пересчёте на одну деталь.
Если у вас редкий размер, необычная форма или особые требования к смазке, то изготовление по чертежу будет выгоднее, надёжнее и быстрее, чем покупка стандартного изделия с последующей доработкой. В случаях, когда стандартная втулка идеально подходит по всем параметрам и не требует ни одного дополнительного движения резца, можно взять готовую из каталога.
Но инженерная практика показывает: полное совпадение требований с каталогом встречается реже, чем кажется. Чаще всего хотя бы одна операция — отверстие, канавка, фаска, другой допуск — оказывается лишней в стандарте и обязательной в реальном узле. Поэтому прежде чем платить за готовую деталь, оцените стоимость её доводки до ума. Скорее всего, окажется, что изготовление на заказ даст лучший результат за те же или даже меньшие деньги.
