В мире подшипников скольжения, где каждый материал претендует на звание идеального, инженеру часто приходится выбирать между тремя основными классами изделий: классической цельнобронзовой втулкой, современной металлопластиковой и промежуточным, но крайне важным вариантом – биметаллической втулкой. На первый взгляд, все три типа деталей выполняют схожую функцию – обеспечивают вращение вала с минимальным трением и износом. Однако разница в их внутреннем устройстве, физике работы и эксплуатационных характеристиках колоссальна. Чтобы сделать осознанный выбор, необходимо разобраться не только в том, из чего сделаны эти втулки, но и как именно они работают под нагрузкой, в условиях нагрева, недостатка смазки и динамических воздействий. Именно сравнительный анализ биметаллического, металлопластикового и цельнобронзового исполнений позволяет увидеть ту грань, где цена, надёжность и долговечность вступают в сложный диалог.

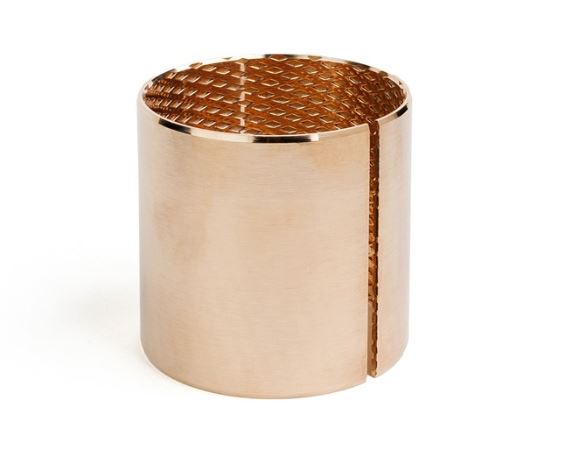

Начнём с определения терминов, чтобы избежать путаницы. Цельнобронзовая втулка – это деталь, изготовленная целиком из однородного сплава на основе меди. Это может быть оловянистая, свинцовистая, алюминиевая или кремнистая бронза. Материал однороден по сечению, и его свойства одинаковы как на поверхности, так и в глубине. Металлопластиковая втулка, как уже было рассмотрено ранее, представляет собой композит, где на металлическую основу (обычно стальную ленту с пористым покрытием) нанесён тонкий слой полимера с твёрдыми смазками. Биметаллическая втулка занимает промежуточное положение: это двухслойное изделие, где один слой – несущий, из конструкционной стали или бронзы, а второй, рабочий – из антифрикционного сплава, чаще всего свинцовистой или оловянистой бронзы, нанесённого методом заливки, наплавки или спекания на стальную основу. Ключевое отличие биметалла от металлопластика – оба его слоя являются металлическими, тогда как в металлопластике рабочий слой – полимерный.
Это фундаментальное различие предопределяет всё дальнейшее поведение втулок в узлах трения. Цельнобронзовая втулка – это классика, проверенная веками. Её главное достоинство – абсолютная предсказуемость и привычность для конструктора. Она имеет высокую теплопроводность, отлично работает в гидродинамическом режиме смазки, допускает высокие удельные нагрузки (до 50 МПа и более) и может эксплуатироваться при температурах до 300 градусов Цельсия. Однако у бронзы есть слабое место: это дорогой материал, требующий большого количества дефицитного олова и свинца. Кроме того, цельнобронзовая втулка тяжела, инерционна, а при недостатке смазки переходит в режим полусухого трения с быстрым задиром, поскольку бронза склонна к схватыванию со сталью при высоких контактных давлениях.
Биметаллическая втулка рождалась как ответ на эту проблему. Её конструкция гениально проста: прочная и дешёвая стальная основа воспринимает основную механическую нагрузку и обеспечивает жёсткость посадки в корпусе, а тонкий слой (0,3–2 мм) антифрикционной бронзы на рабочей поверхности обеспечивает низкий коэффициент трения и прирабатываемость. Таким образом, биметалл использует дорогой бронзовый сплав только там, где он действительно нужен – в зоне контакта с валом. Остальная часть втулки выполнена из обычной стали, что резко снижает себестоимость изделия по сравнению с цельнобронзовым. При этом биметаллическая втулка сохраняет все преимущества металлического трения: отличный отвод тепла, стабильность свойств в широком диапазоне температур, нечувствительность к большинству масел и смазок.
Однако здесь возникает вопрос: а чем же тогда биметалл принципиально отличается от металлопластика, ведь у обоих есть несущий слой и антифрикционный слой? Отличие кроется в природе рабочего слоя. В металлопластике рабочий слой – полимер, который имеет низкий коэффициент трения, но ограниченную теплостойкость (обычно до 150–200 градусов) и заметную ползучесть под нагрузкой. Полимер не способен работать в чистом гидродинамическом режиме – он ориентирован на граничное или сухое трение. Биметалл же сохраняет металлическую природу трения, то есть способен формировать полноценный масляный клин при достаточной скорости вращения. Это означает, что биметаллическая втулка с бронзовым антифрикционным слоем может работать при высоких окружных скоростях (до 20 м/с) и при высоких температурах, где полимеры уже деградируют.
Рассмотрим распределение напряжений. В цельнобронзовой втулке вся толщина стенки работает на сжатие и изгиб. При перекосах и краевых давлениях бронза, как относительно мягкий материал, может пластически деформироваться, изменяя зазор. В биметаллической втулке стальная основа имеет модуль упругости в три раза выше, чем у бронзы, что делает втулку более жёсткой при той же геометрии. Она лучше держит форму под нагрузкой, меньше овализируется и не выдавливается из корпуса при высоких натягах. Это особенно важно для прецизионных узлов, где даже микронные деформации приводят к вибрациям. Металлопластик в этом плане ещё податливее за счёт полимерной фазы, что делает его отличным демпфером, но плохим держателем точной геометрии под длительной нагрузкой из-за ползучести.
Теперь затронем вопрос теплового режима. Бронза и сталь в биметалле имеют близкие коэффициенты теплового расширения, поэтому при нагреве втулка сохраняет зазор с валом предсказуемым образом. В металлопластике полимерный слой расширяется в несколько раз сильнее металла, что может привести к сужению зазора при нагреве и заклиниванию. В цельнобронзовой втулке тепловое расширение также предсказуемо, но из-за большей толщины стенки абсолютное изменение зазора может быть значительным. Биметалл выигрывает и в теплопроводности: стальная основа отводит тепло от тонкого бронзового слоя в корпус не хуже, чем массивная бронза, а иногда даже лучше, поскольку сталь часто имеет более высокую теплопроводность, чем некоторые бронзы.
Очень важен аспект приработки. Цельнобронзовая втулка требует длительной обкатки для формирования оптимальной микрорельефа и вдавливания мягких включений (например, свинца) в поверхность. Биметаллическая втулка прирабатывается быстрее, потому что тонкий антифрикционный слой податлив и его поверхностный слой быстро сглаживается, а твёрдая стальная основа не даёт втулке деформироваться в целом. Металлопластик прирабатывается практически мгновенно за счёт эластичности полимера, но этот процесс сопровождается выделением продуктов износа, которые могут быть абразивными для вала, если полимер содержит твёрдые наполнители. В биметалле продукты износа – это мелкодисперсная бронза, которая, смешиваясь со смазкой, образует пасту, не повреждающую вал и часто даже улучшающую смазывающие свойства.
Теперь о самом болезненном для многих эксплуатационников вопросе – ремонтопригодность. Если цельнобронзовая втулка изнашивается, её можно расточить и установить вал ремонтного размера, либо перезалить баббитом, либо просто заменить на новую с тем же наружным диаметром. Биметаллическая втулка имеет ограниченный ресурс антифрикционного слоя – после его износа обнажается стальная основа, которая уже не обладает антифрикционными свойствами. Однако это происходит гораздо позже, чем в бронзовой втулке, благодаря высокой износостойкости спечённого или залитого слоя. При этом биметаллическую втулку часто сложно восстановить, её проще заменить. Металлопластик же после износа полимерного слоя теряет свои свойства полностью и восстановлению не подлежит. Таким образом, по ремонтопригодности лидирует цельнобронзовая втулка, но по общему ресурсу до замены биметалл часто превосходит её за счёт более рационального использования материала.
Остановимся на режимах с недостаточной смазкой. В этой критической ситуации цельнобронзовая втулка рискует получить задир уже через несколько минут работы, так как температура в зоне контакта резко возрастает, и медь начинает диффузионно схватываться со сталью вала. Биметаллическая втулка с тонким бронзовым слоем ведёт себя иначе: за счёт высокой теплопроводности стальной подложки тепло быстро отводится, и температура на поверхности не успевает достигнуть критической точки. Кроме того, в антифрикционном бронзовом слое часто содержатся включения свинца или олова, которые при нагреве расплавляются и выделяются на поверхность, создавая временную смазку – так называемый эффект самосмазывания. Металлопластик имеет встроенные твёрдые смазки, но их ресурс ограничен толщиной слоя, и при его исчерпании наступает металлический контакт стальной основы с валом, что гораздо хуже, чем контакт бронзы со сталью.
Сравним коррозионную стойкость. Бронза достаточно устойчива в нейтральных и слабокислых средах, но оловянистые бронзы боятся аммиачных сред, а свинцовистые – разъедаются серной кислотой. Биметалл с защитным бронзовым слоем на стальной основе имеет ту же стойкость снаружи, но внутри, если износ слоя обнажает сталь, коррозия может ускориться. Сталь ржавеет быстрее бронзы, и это слабое место биметалла. Металлопластик с полимерным покрытием абсолютно стоек к большинству химических сред, пока сохранён полимерный слой, что ставит его вне конкуренции в этом параметре. Однако если полимер разрушен, коррозия стали происходит молниеносно. Цельнобронзовая втулка остаётся лидером в агрессивных средах, если не принимать во внимание стоимость материала.
Теперь о таком параметре, как способность к демпфированию вибраций. Цельнобронзовая втулка довольно жёсткая и передаёт вибрации почти без затухания. Биметаллическая втулка благодаря двухслойной структуре с разными модулями упругости создаёт демпфирующий эффект на границе раздела слоёв – внутренние напряжения и волны частично отражаются и гасятся. Металлопластик за счёт вязкоупругого полимера является рекордсменом по шумопоглощению. Но в тяжёлом машиностроении, где вибрации велики, излишняя податливость металлопластика может привести к потере точности центровки, поэтому биметалл часто оказывается золотой серединой.
Проанализируем стоимость производства и конечную цену изделия. Цельнобронзовая втулка требует большого количества дорогих легирующих компонентов, а её механическая обработка (точение, растачивание) – трудоёмкий процесс с большим расходом материала в стружку. Биметаллическая втулка изготавливается из рулонной стальной ленты с нанесённым бронзовым покрытием, что позволяет применять высокопроизводительную штамповку и раскатку – отходы минимальны, цена ниже бронзовой на 30–50 процентов при сопоставимых эксплуатационных свойствах. Металлопластик ещё дешевле в производстве, особенно в крупных сериях, но его ограничения по нагрузке и температуре сужают область применения. Следовательно, биметалл занимает нишу «оптимального соотношения цена-качество» между дорогой бронзой и дешёвым, но менее мощным металлопластиком.
Рассмотрим поведение при ударных нагрузках, которые типичны для горно-шахтного, дорожно-строительного и прессового оборудования. Цельнобронзовая втулка при ударе может пластически смяться, так как бронза имеет невысокий предел текучести. Биметаллическая втулка с толстой стальной основой воспринимает удар почти упруго, а тонкий бронзовый слой гасит микропластические деформации, не передавая их в тело втулки. Это делает биметалл более стойким к ударному износу, чем цельную бронзу. Металлопластик при ударе деформирует полимерный слой, что хорошо для гашения, но при повторяющихся ударах полимер может выдавиться, и на поверхность выйдет стальная основа, что критично.
Важным нюансом является способность к накоплению и отводу статического электричества. В электротехнических узлах, где возможно прохождение блуждающих токов, цельнобронзовая втулка проводит ток, что может вызвать эрозию поверхностей. Биметалл также токопроводящий, но за счёт двухслойной структуры с переходным сопротивлением может частично блокировать токи, что иногда полезно. Металлопластик с полимерной поверхностью – диэлектрик, но его стальная основа заземлена, поэтому статические заряды могут накапливаться на полимере и давать разряды, что неприемлемо во взрывоопасных средах. Здесь биметалл с бронзовым слоем обеспечивает надежное заземление без накопления статики.
Теперь обратим внимание на совместимость с валами различной твёрдости. Цельнобронзовая втулка требует закалённого вала с твёрдостью не ниже 40 HRC, иначе мягкий вал будет быстро изнашиваться. Биметалл с его стальной основой и тонким антифрикционным слоем также требует твёрдого вала, но несколько менее критичен к микротвёрдости поверхности, поскольку площадь контакта распределяется по тонкому слою, а нагрузка гасится стальной подложкой. Металлопластик может работать с незакалёнными валами, так как полимерный слой не повреждает сталь, а лишь полирует её. Однако для биметалла выбор материала вала – стандартный, никаких сюрпризов нет.
Сравним долговечность в условиях циклического нагружения. Бронза, как однородный материал, подвержена усталостному выкрашиванию при знакопеременных нагрузках. Усталостные трещины зарождаются на поверхности и уходят вглубь. В биметалле трещины в тонком бронзовом слое упираются в стальную подложку, которая служит барьером для их распространения. Это существенно повышает усталостный ресурс биметаллической втулки по сравнению с цельнобронзовой, особенно при высоких динамических нагрузках. Металлопластик в циклическом режиме ведёт себя непредсказуемо из-за гистерезиса в полимере – он может разогреваться и терять прочность.
В вопросах экологии производства и утилизации биметалл выигрывает у цельнобронзовой втулки, так как содержит меньше дефицитных металлов. Но он сложнее в переработке, чем однородная бронза, которую можно просто переплавить. Металлопластик наиболее проблематичен в утилизации из-за смеси металла и полимера. Однако в реальной эксплуатации этот фактор редко бывает решающим.
Теперь вернёмся к главному вопросу: какой же тип выбрать? Если узел работает при высоких температурах, высоких скоростях и требует максимальной надёжности без риска ползучести, биметаллическая втулка часто является лучшим выбором, поскольку она дешевле цельнобронзовой, но лишена недостатков металлопластика. Если же условия эксплуатации включают агрессивные химические среды, отсутствие смазки и низкие нагрузки – металлопластик будет вне конкуренции. Классическая цельнобронзовая втулка остаётся актуальной для уникальных высоконагруженных узлов с избыточным смазыванием, например, в турбинах, прокатных станах и крупных редукторах, где цена ошибки недопустимо велика, и требуется максимальная универсальность.
Биметаллическая втулка представляет собой блестящий инженерный компромисс: она сохраняет металлическую природу трения, высокую нагрузочную способность и теплопроводность бронзы, но при этом экономит дорогой сплав и использует прочную стальную основу. Она не так чувствительна к перегреву, как металлопластик, и не так дорога, как цельная бронза. Её двухслойная структура даёт преимущества в усталостной прочности и демпфировании, делая её идеальным выбором для автомобильных двигателей, компрессоров, насосов и сельхозтехники.
Подводя итог этому глубокому сравнительному анализу, стоит подчеркнуть, что правильный выбор типа втулки лежит не в плоскости «что лучше вообще», а в плоскости «что лучше для конкретной задачи». Биметалл, металлопластик и бронза – это не конкуренты, а инструменты, каждый для своей ниши. И только глубокое понимание их физико-механических различий, которое мы постарались раскрыть в этой статье, позволяет инженеру принять верное решение, обеспечивающее баланс между надёжностью, долговечностью и экономической эффективностью. Знание этих нюансов превращает проектирование узлов трения из искусства догадок в точную инженерную науку, где каждый материал находит своё место, а механизм работает с предсказуемой эффективностью на протяжении всего жизненного цикла.
