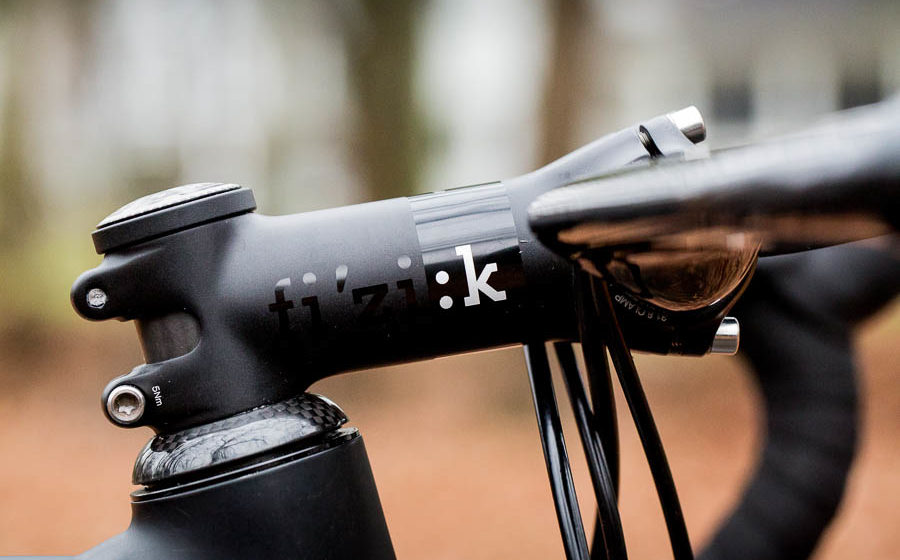

Виды рулевых колонок велосипеда

Рубрики: Статьи Техзона, Устройство велосипеда

Самые распространённые виды рулевых колонок велосипеда:

Резьбовая рулевая колонка Threaded

резьбовая Threaded -тип колонки для дорожных велосипедов. В недавнем прошлом эта рулевая колонка была самой распространенной и использовалась практически на всех велосипедах. На этой колонке, на внутренней стороне гайки и верхнем кольце качения имеется резьба, за счет которой держится вилка и происходит регулировка подшипника. Чашки запрессованы в рулевую, в которых вращаются подшипники. Сверху и снизу подшипники удерживаются кольцами качения. Данная рулевая колонка весьма надёжна, в простой конструкции дорожного велосипеда с 1 передачей.

состав резьбовой рулевой колонки Threaded
безрезьбовая рулевая колонка Threaded

безрезьбовая Threadless – эта рулевая колонка устанавливается на большинство современных алюминиевых велосипедов. Второе название этот тип рулевых велосипедных колонок — Aheadset, по названию первого производителя рулевых колонок этого типа. От резьбовых эти рулевые колонки отличаются тем, что рулевая колонка не отвечает за фиксацию вилки, потому как в ней нет резьбы. В остальном резьбовая и без резьбовая имеют сходство – они имеют верхнюю и нижнюю чашки, которые удерживают подшипник, кольца качения, направляющую гильзу и якорь, который представляет из себя распорку, забиваемую в шток вилки. При притягивании крышки регулировочным болтом происходит стягивание всей конструкции, окончательное крепление штока вилки осуществляется затягиванием болтов на выносе и стягивает всю конструкцию от короны вилки до выноса. Данное крепление не отвечает за фиксацию вилки. Окончательное крепление штока вилки осуществляется с помощью крепления выноса руля.

состав безрезьбовой рулевой колонки Threaded

безрезьбовая Columbus – от Threadless эта рулевая колонка отличается другим размером подшипника, с размером 41,5мм,подшипники располагаются в чашках вне рамы, внешние чашки окрашивают в цвет рамы что делает их не заметными.
полуинтегрированная Zero Stack – этот тип рулевой колонки устанавливается на современных велосипедах с алюминиевой и карбоновой рамой. В отличии от предыдущих классов рулевых колонок, в этом типе чашки устанавливаются вовнутрь рулевой трубы, которая имеет специальные посадочные места. С наружной стороны можно увидеть только кольцо качения и пыльник. Диаметр чашки 44 мм. На велосипедах с алюминиевой рамой в рулевых колонках используются игольчатые подшипники или подшипники с сепаратором, поэтому чашки выступают как внешнее кольцо с канавой качения. На велосипедах с карбоновой рамой, чашка удерживает его корпус. Диаметр чашки, также составляет 44 мм. Основным преимуществом полуинтегрированной рулевой колонки, является нулевая высота относительно рулевой трубы, что позволяет максимально низко опустить руль велосипеда.

полуинтегрированная Campagnolo – эта рулевая колонка велосипеда требует специально обработанную раму. Посадочные места для чашек более утопленные. В этих колонках используются конические чашки и конические подшипники.

состав полуинтегрированной рулевой колонки Campagnolo

полуинтегрированная Perdido – главным отличием этой рулевой колонки велосипеда от других полуинтегрированных,  является диаметр чашки, который составляет 44,5 мм, что требует диаметра рулевой колонки 44,4 мм. Колонка состоит из прессуемых внутрь рулевой трубы чашек и отдельных промышленных подшипников, чашки Perdido более утоплены в раму, поэтому увеличивается глубина посадочного гнезда.

полуинтегрированная Columbus — Это разновидность безрезьбовой рулевой колонки, но с отличным от стандарта размером подшипника — 41.5 мм Рулевая труба не имеет посадочных гнезд внутри, следовательно подшипники располагаются вне рамы, в внешних чашках. Внешние чашки могут быть  покрашены в цвет рамы, чтобы сделать их незаметными.

состав полуинтегрированной рулевой колонки Columbus

интегрированная Integrated System —  главным отличием этой рулевой колонки велосипеда от полуинтегрированной , является отсутствие внешних чашек рулевой колонки, подшипники находятся непосредственно в самой рулевой колонке, что требует совместимости рамы. Подшипники впрессовываются в раму и вращаются в своем корпусе, тем самым не изнашивают канавку рамы. Наиболее распространенный размер подшипника имеет 41мм внешний диаметр и 45° посадочный скос.

состав интегрированной рулевой колонки

Полтора дюйма — эти рулевые колонки используются при производстве карбоновых шоссейных велосипедов. Используются вилки со штоком 1.5 дюйма, внутренний диаметр рулевой трубы 2 дюйма.

рулевая колонка полтора дюйма
